Bei meinem 4 Zylinder zünden plötzlich nur noch Zylinder1+4 ,2+3 haben keinen Zündfunken mehr. Es ist eine UMC1 verbaut mit 2 Zündtreiber die eine Bosch Monoblock Zündspule ansteuern. Ich habe den Kabelbaum durch gemessen,durch umstecken der Eingangskabel die von der UMC1 kommen direkt an der Zündsp...

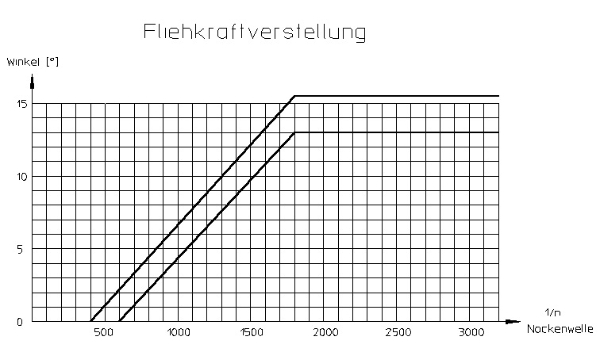

Sorry,ich glaube ich habe das falsch angefragt. Die Grafiken sollten ein Beispiel sein,ich wollte wissen ob man anhand solcher Daten eine Zündungsmap erstellen kann. Die Zündung soll nicht schärfer sein sondern so nah an der Serie wie möglich. Die Daten die ich eingegeben habe sind die meines Vertei...

Ich hätte noch folgende Verteiler-Werte:

10° bis1000 u/mn
1500 = 15°
2000 = 24°
2500 = 32°
3000 = 35°
3500 = 37 °
4000 = 40°
5000 = 40°
5500 = 40°

Also die statische Frühzündung ist im Leerlauf -10° (+-2°)
Motor Ist ein 2,2 Liter,4 Zyl/8V noch mit Registervergaser.

Kann man eine Zündungsmap anhand der originalen Verteilerdaten erstellen?
Wie wird das berechnet bzw. wie würde die Map aussehen?

Wie soll ich jetzt weiter vorgehen?
Bitte so erklären das es ein ComputerIdiot versteht.

Dann muss ich noch die Firmware auf die UMC spielen.

Wenn ich: ecu definition aktualisieren anklicke,kommt das:
Fehlt da noch Software?

So,war heute wieder am Auto und habe alles noch einmal durchgeschaut. Dann wollte ich mal das Drehzahlsignal mit dem tooth logger überprüfen,auf einmal startet der Motor als wenn jemand über Nacht wieder die Verteilerklamotten eingebaut hätte,nur besser. :lol: Jetzt wollte ich natürlich trotzdem all...

Ich habe die Batterie erstmal ans Ladegerät gehängt. Ich werde morgen mal den Stecker von der Zündspule abziehen und noch einmal den Versuch starten.
Welche Auswahl muss ich denn bei der "Diagnose" wählen bei meinem 36-1 Wheel?
Trigger-Logger? Tooth-Logger?

Naja da kannst gleich komplett auf die UMC gehen. Also auch Einspritzung. Na du brauchst halt Drehzahlsignal und Co. . ...kommt im Winter,bis dahin müssen die Vergaser weiter arbeiten. Ich war gerade am Auto um einen neuen Versuch zu starten. TPS kalibriert,versuch den Motor zu starten,er hatte ein...

Masse musst du natürlich nicht nur belegen sondern auch wirklich auf Masse noch legen. Treiber hast eingelötet? Habe jetzt alle Masse-Pins 18-23 direkt auf Fahrzeugmasse gelegt. Ich habe eine fertige UMC von Peter gekauft,sollten die Zündtreiber eingelötet sein. Wie gesagt,ich mache erstmal "N...

SD16 hat geschrieben: Hast Du 12V Plus an der Zündspule?

Ja, Zündspule mittlerer Pin ist auf Zündungsplus.

Kabelbaum ist Eigenbau,wenn er von Peter wäre dann hätte er ja wahrscheinlich die Brücken für Pin 14/15+16/17 schon verbunden.
Im Tunerstudio habe ich noch nichts eingestellt,auf der UMC ist für meinen Motor eine Basis-Map draufgespielt.

Pin 14 und Pin 16 habe ich ja genommen ohne "Zündergebnis". Peter sagte mir mal am Telefon(schon paar Wochen her) das er die Masseanschlüsse mit 0,75 mm2 bestückt und den für die Zündung mit 1,0 mm2.Jetzt habe ich aber Pin 18-Masse für den TPS verwendet(noch nicht angeschlossen). Jetzt war...
