[Carsten]

Hallo!


Kann mal einer die daten von dem Controller in eine .TXT oder .CSV speichern und online stellen?!
Wenn ich den Aufbau kenne kann ich ein Kleines Programm machen das dann einen Logspeicher hat und die eventuell eine anzeige!

Mario

Hi Mario,

wenn du das hin bekommst, bist du mein Held

Ich klemm meine Breitbandsonde die Tage mal mit dem Controller an und zeichne den seriellen Datenstrom auf...

CU Carsten

[Bastigb10]

Morgen

@ovi-wan: Das die Platine auf einmal in den Fehler-Modus wechselt kenne ich vor allem in zusammenhang mit einer "nicht optimalen" Stromversorgung. Welche Spannung liegt an? Wann wurde die Batterie das letzte mal geladen? Wie alt ist die Batterie?
Ob die Sonde oder etwas anderes der Fehler sind kann man am besten über die serielle Schnittstelle abrufen. Nicht umsonst hat der CJ125 und meine Platine recht umfangreiche Fehlerregister

@Mario: An einem entsprechenden Programm bin ich natürlich auch sehr interessiert. Neben den aktuellen Werten bzw. einem Log wären auch die Register für die Fehlererkennung (-> siehe Probleme bei ovi-wan) wichtig!

Was von der Schnittstelle nach dem Power-Up kommt sieht aus wie folgt:

Code: Alles auswählen

-266;515;495;1;127

Codiert ist das wie folgt:
Lambdawert vor Berechnung; Spannungsreferenz; Batteriespannung; Status; Fehlerregister CJ125

Hinter jedem String kommt ein "CR" "LF" für den Zeilenwechsel. Wenn du das direkt vom Terminalprogramm in eine CSV-Datei speicherst (einfach die *.txt in *.csv umbenennen) kann Excel das direkt darstellen.

Das ganze in Hexadezimaler Darstellung:

Code: Alles auswählen

2D3236373B3531353B3439343B313B3132370D0A

Die Werte kommen von einer Experimentierplatine (quasi die nächste Generation), haben daher nichts mit der Realität zu tun.

Gruß
Sebastian

[ovi-wan]

ok, die stromversorgung habe ich im betrieb nicht gemessen. bei der 1:1 prüfung aller verbindungen hatte ich 12,7V i stand, nicht ungewöhnlich. ausserdem hätte dann die andere sonde einen ähnlichen fehler produzieren müssen aber der betreffende sensor hat ja schon im LM2 gebockt und sogar den fehlercode 8 rausgeworfen:

Error 8 Sensor Timing
error (typically a
damaged
sensor).
1. Sensor overheating.
(The Bosch LSU4.2 is rated to
operate at a sensor housing
temperature of < 900 degrees
(measured at the bung) for
maximum accuracy and control.
When this operating temperature
range is exceeded, the sensor can
no longer be accurately
controlled.)
2. Sensor is damaged
3. Overly Rich condition

also 900° hatten wir kurz nach dem ersten start definitiv nicht. zu fett wäre möglich, allerdings hätte das dann später wieder stimmen müssen. werde mir aber die serielle buchse anklemmen und mal schauen was da so kommt.

edit: batterie ist älter, geladen das letzte mal in der nacht vor dem grossen tag. hat nicht im ansatz geschwächelt und den anlasser immer voll durch gezogen.

[Alfagta]

Hallo!

Morgen
Was von der Schnittstelle nach dem Power-Up kommt sieht aus wie folgt:

Code: Alles auswählen

-266;515;495;1;127

Okay das kommt bei einem Power UP!
In welchen abständen wird dann gesendet oder muss der Vorgang später angestossen werden?
Kann sich die Zeichenlänge ändern?

Codiert ist das wie folgt:
Lambdawert vor Berechnung; Spannungsreferenz; Batteriespannung; Status; Fehlerregister CJ125

Kannst du hier auch sagen mit welchen faktoren es umgerechnet werden kann in eine plaubsible zahl?
Bzw. welche Fehler es den gibt?

Hinter jedem String kommt ein "CR" "LF" für den Zeilenwechsel. Wenn du das direkt vom Terminalprogramm in eine CSV-Datei speicherst (einfach die *.txt in *.csv umbenennen) kann Excel das direkt darstellen.

Das ganze in Hexadezimaler Darstellung:

Code: Alles auswählen

2D3236373B3531353B3439343B313B3132370D0A

Die Werte kommen von einer Experimentierplatine (quasi die nächste Generation), haben daher nichts mit der Realität zu tun.

Gruß
Sebastian

Mario

[Looney-racing]

Hi, ich habe mich wegen des Lambdacontrollers hier angemeldet.

Besteht noch die Möglichkeit ein Exemplar hiervon zu bekommen?

Danke und Gruß

[Alfagta]

Hallo!!

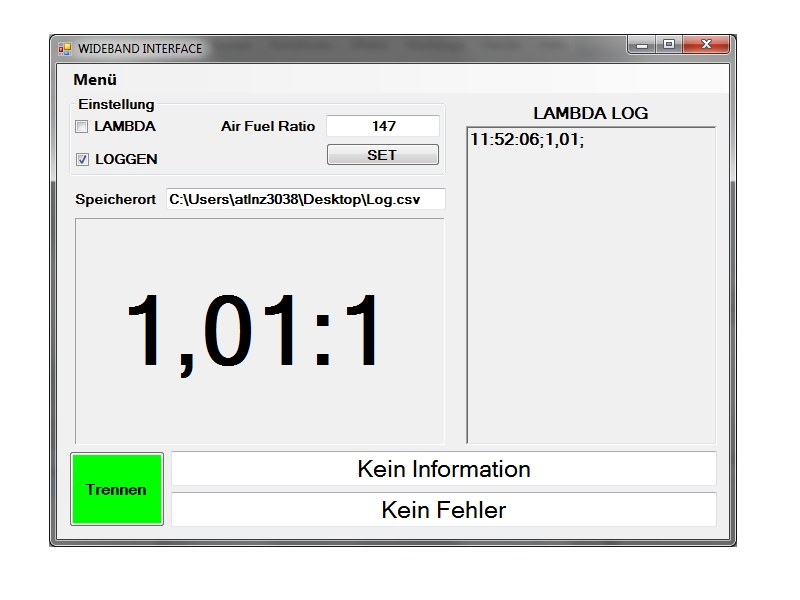

Erster Entwurf vom Wideband Interface!!!

Mario

[Carsten]

Hi Mario,

sehr geil! Wenn du das zum laufen bekommst, bringst du mich (und sicher viele andere hier) ein riesiges Stück weiter!

Cool!

Mit was haste das erstellt?


CU Carsten

[Alfagta]

Hi Mario,

sehr geil! Wenn du das zum laufen bekommst, bringst du mich (und sicher viele andere hier) ein riesiges Stück weiter!

Cool!

Mit was haste das erstellt?


CU Carsten

In der Therorie als Trocken getestet wird der AFR und Lambdawert schon berrechnet kann auch jederzeit umgeschalten werden!
Dann kann man zwischen 1 und 5 Hz aktualisierungsrate wählen!

Die empfangenen Daten werden in eine Datei gespeichert wenn Loggen aktiv geschalten ist!
Es muss dann auf jedenfall nochmals mit einem Controller getestet werden.

Erstellt hab ich das mit Visual Basic 2010

Mario

[Alfagta]

Hallo!!

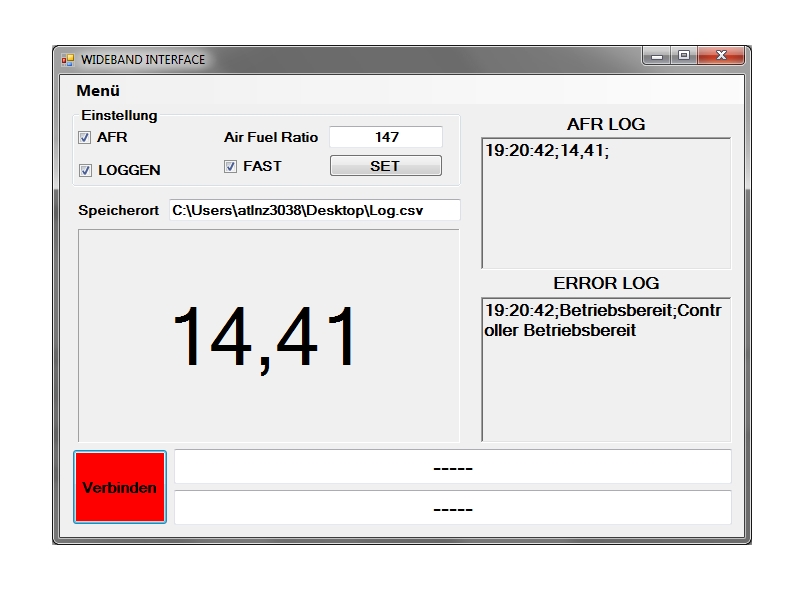

So noch etwas herum gespielt und geändert so siehts nun aus!
Alles nur simuliert im Moment da ich "noch" kein Board habe!!


Mario

[Looney-racing]

Könnte mir evtl jemand noch ein Board abgeben? Ist relativ dringend und in Elektronik bin ich nicht so fit, um mir selbst eines zu fertigen.

[Metaworld82]

@ Looney-Racing Also ich will ja hier Basti nicht vorgreifen aber wenn es schnell gehen soll wirst wohl etwas anderes erstmal nehmen müssen. Oder du kaufst die nackte Platine ohne alles bei Elektor.
http://be.eurocircuits.com/basic/Offthe ... cb-service. Da brauchst aber noch jede Menge Krims Krams was das ganze dann uninteressant macht.

@Alfagta Alter du bist ein Tier Find ich klasse was du das machst für die Jungs. Was auch ne Option wäre einfach noch so ein 20X2 Zeichendisplay rangehängt

@All Wie sind den bis jetzt die Erfahrungwerte der Leute die so ein Teil schon haben.

MfG Stefan

[franksidebike]

@All Wie sind den bis jetzt die Erfahrungwerte der Leute die so ein Teil schon haben.

in der ente seit etwa 2000km (?), in letzter zeit viel geloggt!
keine ausfälle, die lc1 war da deutlich spannender
frank

[Metaworld82]

Hackt doch immer net auf der LC-1 rum. Meine rennt seit vier Jahren

[Münchhausen]

Hab ich auch immer gedacht.
Das Board hier habe ich nur aus Angst gekauft, dass die LC1 bald ins Gras beißt.
Was soll ich sagen, seit das Board hier rumliegt habe ich Probleme mit der LC1

[franksidebike]

Hackt doch immer net auf der LC-1 rum. Meine rennt seit vier Jahren

sollte kein kacken sein
meine älteste lc1 ist bestimmt auch 5jahre alt! lc1 ist nach meiner meinung auch immer noch der günstigtste/einfachste weg um zu einer breitbandsonde zu kommen! aber zickig sind die schon manchmal, das war die selbstbau lambda bis jetzt nicht!
frank
