OK, soweit ist dann theoretisch alles klar was Zündimpuls-Eingang und Zündimpuls-Ausgang betrifft. Wenn ich das alles vorher testen will, braucht mann nen Stim, ist klar. Hätte ich mir sowieso zugelegt. Welchen brauche ich für die miniMS? Gibts da auch unterschiedliche Ausführungen/Versionen ?? DANK...

OK, soweit ist dann theoretisch alles klar was Zündimpuls-Eingang und Zündimpuls-Ausgang betrifft. Wenn ich das alles vorher testen will, braucht mann nen Stim, ist klar. Hätte ich mir sowieso zugelegt. Welchen brauche ich für die miniMS? Gibts da auch unterschiedliche Ausführungen/Versionen ?? DANK...

OK, soweit ist dann theoretisch alles klar was Zündimpuls-Eingang und Zündimpuls-Ausgang betrifft. Wenn ich das alles vorher testen will, braucht mann nen Stim, ist klar. Hätte ich mir sowieso zugelegt. Welchen brauche ich für die miniMS? Gibts da auch unterschiedliche Ausführungen/Versionen ?? DANK...

deshalb Müsste ich raussuchen, habe aber gerade wenig Zeit. Gemacht habe ich das damals für die CDI in einer Vespa PX. Dürfte aber bei den anderen ähnlich funktionieren. Ist aber auch schnell beschrieben. Kleinsignaltransistor alla BCxxx (NPN) mit einem Basisivorwiderstand von vielleicht 1K. Fertis...

tooly hat geschrieben:hast du nicht ne cdi?

ja warum ?

Hallo Miguel, Zündimpuls wird an den Leds abgegriffen und in den Einstellungen von Megatune oder Tunerstudio passend eingestellt. Spark A, Spark B usw. ist bei der V2.2(miniMS) sowie an der V3.0 gleich. Die Schaltung muss mann auf beiden Boards extra aufbauen. Beim V3.0 Board ist ein Zündtreiber sc...

in deinem fall kannst du auch die leitung zum injb-treiber direkt am prozessor ausgang (pin22) kappen und auf den zündausgang vom prozessor (pin7) legen jetzt noch den mosfet ersetzen bzw. für die cdi brücken und schon läuft die bude der rest kann so bleiben wie er ist nur der 2te düsenausgang ist ...

morgen tja so geht's mir auch, finde auch keinen Ausgang für die Zündspule!! Deswegen fragte ich ja auch ob sie NUR Fuel kann oder auch Zündung. Hier wurde mir gesagt das sie auch Zündung kann, frage mich nur WIE??? die minims soll vom aufbau her gleich sein wie das v2.2 board, also kann sie auch z...

welches ist dann das Ausgangssignal zur Zündspule zum zünden dieser selbigen ? oder kann verwendet werden ? genau das stört mich an der minims! das manual dazu ist so schlecht das ich nicht durchblicke :roll: so wie ich das auf der minims seite erkenne ist kein pin am ampseal für die zündung frei? ...

welches ist dann das Ausgangssignal zur Zündspule zum zünden dieser selbigen ? oder kann verwendet werden ?

zum Thema:

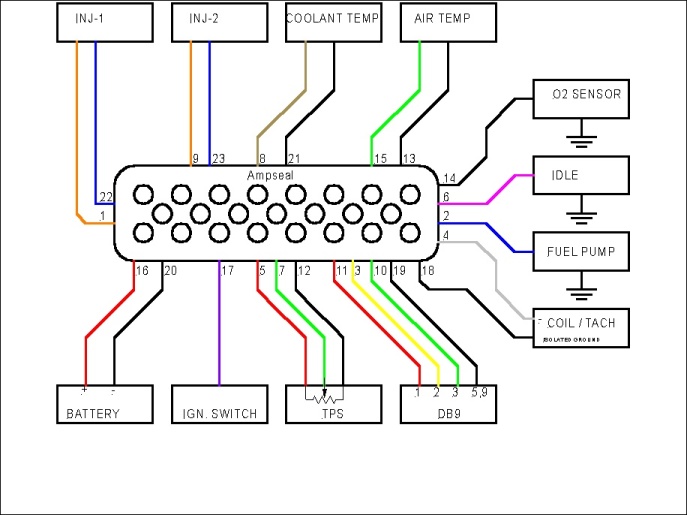

miniMS-Verdrahtungsbild oben:

PIN 4 ist das jetzt das Eingangssignal für die miniMS, also Drehzahleingang,
oder ein Ausgangsignal, also das Signal zur Zündspule zum zünden ??

PIN 4 ist das jetzt das Eingangssignal für die miniMS, also Drehzahleingang,
oder ein Ausgangsignal, also das Signal zur Zündspule zum zünden ??

Ahhh! ne Lammy. Haste mal im GSF geschaut. War da zwar nie wirklich aktiv, aber das Wort Megasquirt habe ich da schon vor 4Jahren gehört. Da müssten doch mittlerweile so einige mit einer Spritze rumfahren, oder? Gruß Münchhausen ne da fährt keiner sowas, ist aber auch egal, ich glaube was die MS an...

Münchhausen hat geschrieben: !!!!!!!!!!!!!!!!!!!!!Jetzt rück doch schon endlich raus damit, was das für ein Moped ist, wir sind doch alle neugierig!!!!!!!!!!!!!!!

Gruß
Münchhausen

TCI! Nur "eine" Spule die auf ihrer Primärseite mit 12V betrieben wird. "Direkt" heißt, die MS schaltet den Strom (Leistung) für die Zünspule. Eine CDI wird leistungslos geschaltet! Für mehrzylinder Motoren benötigt man noch einen klassischen Verteiler. Gruß Münchhausen TCI also...
