Audi 200 10V Turbo auf MS3

[biff]

Zum Einsatz kam ein LL-Kühler Netz von TBZ, das von den Maßen her am besten an die Originalposition passt.

DSC_0022 (Groß) (Custom).JPG (282.55 KiB) 10149 mal betrachtet

480x220x92
Dann Kästen für Kühler gebaut

DSC_0027 (Groß) (Custom).JPG (279.31 KiB) 10149 mal betrachtet

und das ganze dann verschweisst

DSC_0069 (Groß) (Custom).JPG (278.05 KiB) 10149 mal betrachtet

und ins Fahrzeug eingepasst

DSC_0065 (Groß) (Custom).JPG (296.23 KiB) 10149 mal betrachtet

und die Rohrleitungen passend gebaut

DSC_0073 (Groß) (Custom).JPG (276.3 KiB) 10149 mal betrachtet

[biff]

und das ganze dann ins Fahrzeug eingepasst

DSC_0076 (Groß) (Custom).JPG (302.28 KiB) 10147 mal betrachtet

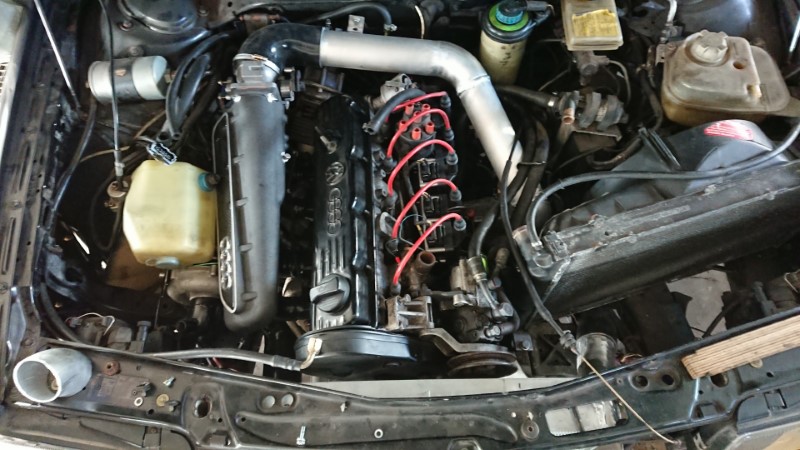

und den Motorraum weitest gehend zusammengebaut

DSC_0086 (Groß) (Custom).JPG (306.02 KiB) 10147 mal betrachtet

Dann ging es weiter mit der Luftführung für den Luftfilter und den Ölkühler. Dazu wurden aus GFK Kästen eingepasst

DSC_0106 (Groß) (Custom).JPG (284.39 KiB) 10147 mal betrachtet

DSC_0107 (Groß) (Custom).JPG (272.09 KiB) 10147 mal betrachtet

Außerdem wurde das Fahrzeug auf Sechsgang Getriebe vom Audi S4 V8 ABH umgebaut und eine verstärkte Sachs Kupplung eingebaut.

Soweit mal.
In den nächsten Wochen wird die Bremsanlage noch komplett umgebaut und der Motorraum vervollständigt.

Gruß biff

[suzuki90]

Schöne Arbeit.
Gibt es so die Gefahr, dass Wasser angesaugt wird?

[Richard004]

was für ein Alu hast du für den Kühler genommen?
Hättest du die ansaugrohre nicht gleich machen können und am ende kleine Trichter verwenden können?

[biff]

Hallo zusammen,

Schöne Arbeit.
Gibt es so die Gefahr, dass Wasser angesaugt wird?

Das ist von unten auch noch abgedeckt, so dass es nur von vorne ansaugt.

was für ein Alu hast du für den Kühler genommen?
Hättest du die ansaugrohre nicht gleich machen können und am ende kleine Trichter verwenden können?

Das war glaube AlSi 6060. Das lässt sich gut schweissen.
Das mit der Länge ging nicht anderst, da ich sonst mit der Motorhaube in Konflikt gekommen wäre. Die Rohrlänge ist ca 4cm unterschiedlich vom längsten zum kürzesten.
Am Ende sind Trichter dran die zur Trichterform im Spaltsaugrohr passen, außerdem ist es Richtung Ventil konisch geformt.
Hier mal ein Bild der Trichter:

DSC_0082 (Groß) (Custom).JPG (292.87 KiB) 9989 mal betrachtet

DSC_1575 (Groß) (Custom).JPG (93.64 KiB) 9989 mal betrachtet

und des konischen Ansaugrohrs

DSC_1717 (Groß) (Custom).JPG (88.68 KiB) 9989 mal betrachtet

Gruß biff

[kai 1]

hallo

mal noch was interessantes zum thema luftfilter

https://www.youtube.com/watch?v=ZAAHTNap8zk

Mfg Kai

[biff]

Hallo zusammen,

letzten Freitag war es soweit. Nach sieben Jahren Standzeit, Tüv machen und mal ne Runde drehen. Ich muss sagen, das Ding hat Potenzial.
Bei 1,7 bar ist dann die Sachs Racing Kupplung durchgerutscht
also erstmal mit weniger Ladedruck abstimmen.
Am Samstag dann das neue Geberrad hinter der Schwungscheibe anschließen wollen, da wurde der Wellendichtring mit vermeintlich 60-2 Geberrad montiert. Nach diversen Startversuchen und komischen Bildern im Trigger Logger mal das Oszi rangehängt.
Signal gut, Geberrad falsch. Ist ein 56-2-2 vom 1.9 Tdi, also mit OT und UT Erkennung.
Also muss das Getriebe noch mal raus, in dem Fall im Verbund mit tauschen der Kupplung.

Soweit mal.

Gruß biff
