MinMS Leiterplatten

[_Tom_]

Post ist da............

[Bugbear]

Hi Leute,

hatte heute etwas lange weile und habe da mal was entwurfen.


Ist gleich wie das aktuelle Blaue MSII Board. Abmessung 70x32mm.
Als Erweiterung habe ich noch die Änderung für die Sequentiäle Einspritzung gemacht.

Gruß Ronny

Hallo Ronny!

Für was benötigt man dieses Daughterboard? Ist das eine Erweiterung für die MiniMS?
Heute sind übrigens die Platinen angekommen.

Gruß
Markus

[jub]

Für was benötigt man dieses Daughterboard? Ist das eine Erweiterung für die MiniMS?

Das ist der MS2 Prozessor, der wird anstelle des MS1 Prozessors draufgesteckt .....

jepp bei mir war der Hermesbote auch da
nochmal ein fettes Danke an Ronny

noch was, ist diese Bestelliste für das aktuelle Board noch aktuell?
https://secure.reichelt.de/?;ACTION=20; ... ROVID=2084

und gibt es eine Bestellliste bzw. Bestückungsliste für die Zusatzplatine?

Gruß Jub

[ronnywa]

Für was benötigt man dieses Daughterboard? Ist das eine Erweiterung für die MiniMS?

Das ist der MS2 Prozessor, der wird anstelle des MS1 Prozessors draufgesteckt .....

jepp bei mir war der Hermesbote auch da
nochmal ein fettes Danke an Ronny

noch was, ist diese Bestelliste für das aktuelle Board noch aktuell?
https://secure.reichelt.de/?;ACTION=20; ... ROVID=2084

und gibt es eine Bestellliste bzw. Bestückungsliste für die Zusatzplatine?

Gruß Jub

Hi,

Ja die ist noch aktuell, fehlt aber was.
Mußt mal mit der Orig. vergleichen.
Für die Erweiterung habe ich noch keine gemacht, mach ich heute aber noch fertig.

Gruß Ronny

EDIT: Hier die Liste

Partlist_VR_Erweiterung.txt

(1.54 KiB) 350-mal heruntergeladen

[Querstromkopf]

hi ronny,
das artet ja noch mehr aus...
ich nehme dann auch zwei daughterboards

[jub]

hi ronny,
das artet ja noch mehr aus...
ich nehme dann auch zwei daughterboards

nix ! du kriegst keine .... du warst nicht brav, dieses Jahr

[Bugbear]

Das ist der MS2 Prozessor, der wird anstelle des MS1 Prozessors draufgesteckt .....
Gruß Jub

Okay, und wann ist es empfehlenswert auf auf MS2 umzurüsten?

Danke und Gruß
Markus

[ToddyG]

Hallo Ronny,

die Leiterplatte ist bei mir auch angekommen und auch schon bestückt...
Was soll ich sagen funktioniert freu .

Wie wird der MS2 Prozessor eigentlich beschrieben? Frage, da ich hier noch einen Chip liegen habe...
Ein Loader ist da ja schon drauf wenn ich das richtig gelesen habe?

Gruß
ToddyG

[ronnywa]

Hallo Ronny,

die Leiterplatte ist bei mir auch angekommen und auch schon bestückt...
Was soll ich sagen funktioniert freu .

Wie wird der MS2 Prozessor eigentlich beschrieben? Frage, da ich hier noch einen Chip liegen habe...
Ein Loader ist da ja schon drauf wenn ich das richtig gelesen habe?

Gruß
ToddyG

Hi ToddyG,

bist ja genau so verrückt wie ich, hatte meine auch am Liefertag fertig.
Den Prozessor mußt Du mit einen BDM beschreiben.
So wie ich das verstanden habe, ist der Bootlader den wir brauchen noch nicht drauf.
Lass mich da aber gern eines besseren belehren.

@Bugbear

kommt drauf an.
Die MSII ist schneller und hat eine bessere Auflösung wie die Normale MS1.
Es sind auch mehr funktionen eingebaut.

gruß ronny

PS. Querstromkopf und gravedigger Geld ist gestern angekommen. Die Leiterplatten gehen gleich zu Hermes.

[jub]

...

[porschekäfer]

Auch bei mir war etwas im Briefkasten Danke Ronny

Kann bitte mal jemand ein Bild von der aufgebauten Platine machen. Ich kann mir nicht vorstellen, dass die Erweiterungsplatine über die Relay passen soll. Sind die Relays so flach?

Grüße
Jürgen

[ronnywa]

Auch bei mir war etwas im Briefkasten Danke Ronny

Kann bitte mal jemand ein Bild von der aufgebauten Platine machen. Ich kann mir nicht vorstellen, dass die Erweiterungsplatine über die Relay passen soll. Sind die Relays so flach?

Grüße
Jürgen

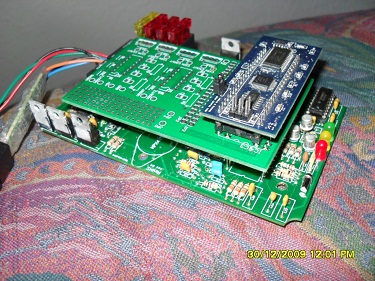

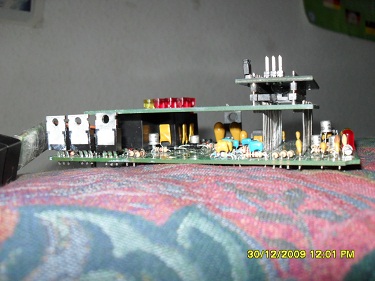

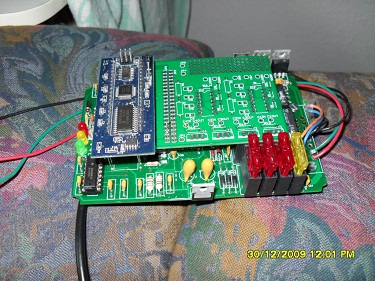

Klar kein Thema.
Durch die gesockelte MSII bau das etwas auf.
Past aber ohne Probleme in das Gehäuse.




[c-coupedriver]

Gestern hat der Hermesbote auch meine Platinen abgeliefert.
Danke Ronny!

[ronnywa]

Gestern hat der Hermesbote auch meine Platinen abgeliefert.
Danke Ronny!

Hallo Jungs,

ich habe auch Euch zu danken.
Ihr wart sehr zuverlässlich.

Danke und Gruß
Ronny

PS. An alle einen guten rutsch und ein gesundes neues Jahr

[jub]

@ronny
welche Steckerleiste hast du da genommen? siehr recht lang aus ....
