Welche Schrauben für Teile am heat sink? Metall/Kunststoff?

[sheeper]

Hallo,

bin am zusammenbau meiner MSI V3.
Habe 2 Kunststoffschrauben mit den Teilen geliefert bekommen.
Wo kommen die jetzt hin? An den Drucksensor?
Oder müssen die Bauteile, welche mit dem "heat sink" verschraubt werden, isoliert sein durch diese? Wie ist es bei euch? Danke.

Gruß sheeper

[franksidebike]

Hallo shepper

Hallo,

bin am zusammenbau meiner MSI V3.
Habe 2 Kunststoffschrauben mit den Teilen geliefert bekommen.
Wo kommen die jetzt hin? An den Drucksensor?
Oder müssen die Bauteile, welche mit dem "heat sink" verschraubt werden, isoliert sein durch diese? Wie ist es bei euch? Danke.

Gruß sheeper

Bei meiner MS V2.2 waren Kustoffschrauben für den Drucksensor und die beiden FETs
Frank

[Trick]

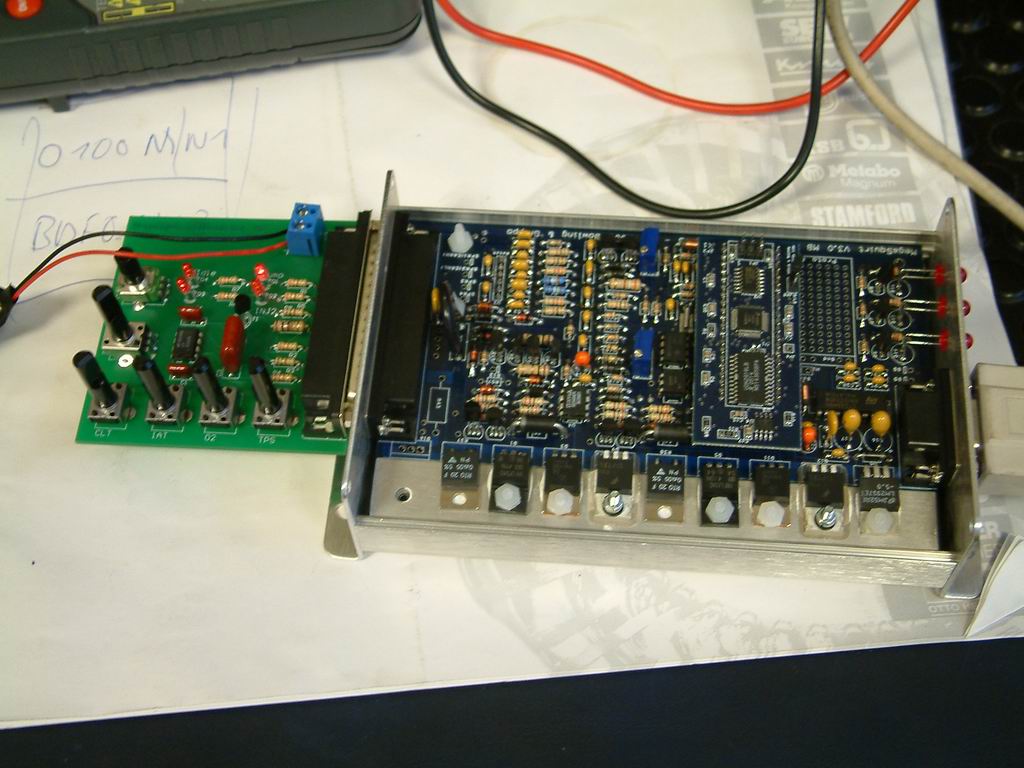

Kuck mal auf dem Bild, das ist ,meine MS2 V3. Da siehst Du ziemlich genau was mit Plastikschrauben befestigt ist.
http://www.plcomputer.de/mega/DSCF0018.JPG
Wird aber auch hier ganz genau beschrieben: http://www.megamanual.com/ms2/V3assemble.htm

Alle Schrauben die mit Nylon bezeichnet sind, sind Plastikschrauben.
U5, Q11, Q5, Q3, Q1 und der MAP Sensor, werden alle mit Plastikschrauben befestigt.

Gruß Trick

[enzo]

wenn du nur 2 plasikschrauben hast dann gehören sie mit sicherheit an das flyback board, dort hat es 2 FETs die isoliert sein müssen...(sind die mit der "mica-isulator" folie)
